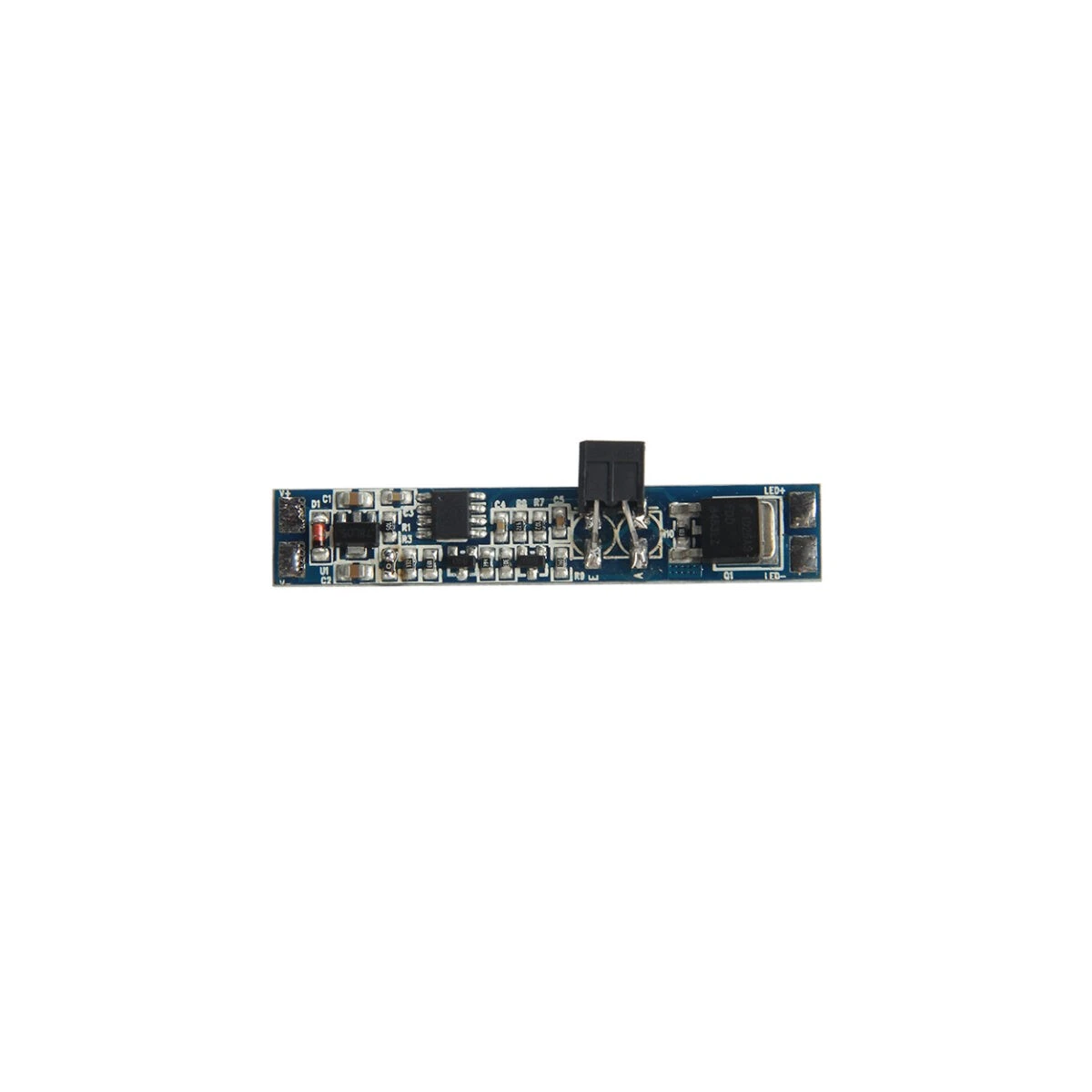

Vypínač do LED profilu dveřní IR BOČNÍ 10x55 mm
Vypínač IR dveřní boční.
Vypínač IR dveřní slouží k bezkontaktnímu spínání LED osvětlovacích sestav malého výkonu na principu odrazu paprsku infračerveného záření. Využití najde především při osvětlení uvnitř nábytku - šatních skříní, šuplíků, kuchyňských polic apod. Vypínač garantuje při zapínání osvětlení maximální funkčnost a bezpečnost. Bezdotykový vypínač nabízí vysoký uživatelský komfort v kuchyních, šatnách a i dalších prostorách. Umožňuje rychlé a bezpečné zapnutí osvětlení při otevření dvířek skříní či šuplíků a následné zhasnutí osvětlení při dovření.
Je-li v aktivním poli IR čidla překážka, připojené LED osvětlení je vypnuté.
Vzdálením překážky dojde k zapnutí.
| Specifikace ovladače: | |||
| Napájení | 12÷24V DC | ||
| Výstupní proud | max. 8 A (30W / 12V, 60W / 24V) | ||
| Funkce | PIR spínač dveřní - sepnutí po odclonění senzoru | ||
| Rozměry | 55x10mm | ||
| Ootvor pro senzor | 10,5mm | ||
| Zóna detekce | <10cm od senzoru | ||
Spínač má integrovanou ochranu pouze proti přepólovaní napětí na vstupu, nikoliv proti záměně vstupu a výstupu. Je přesto nezbytné dodržet polaritu zapojení podle obrázku a zejména nezaměnit vstup s výstupem, jinak dojde k zničení spínače!!
K pájení nepoužívejte transformátorovou pájku, hrozí nevratné poškození elektroniky. Je nutno dbát, aby se při pájení plošný spoj nadměrně nezahříval.
