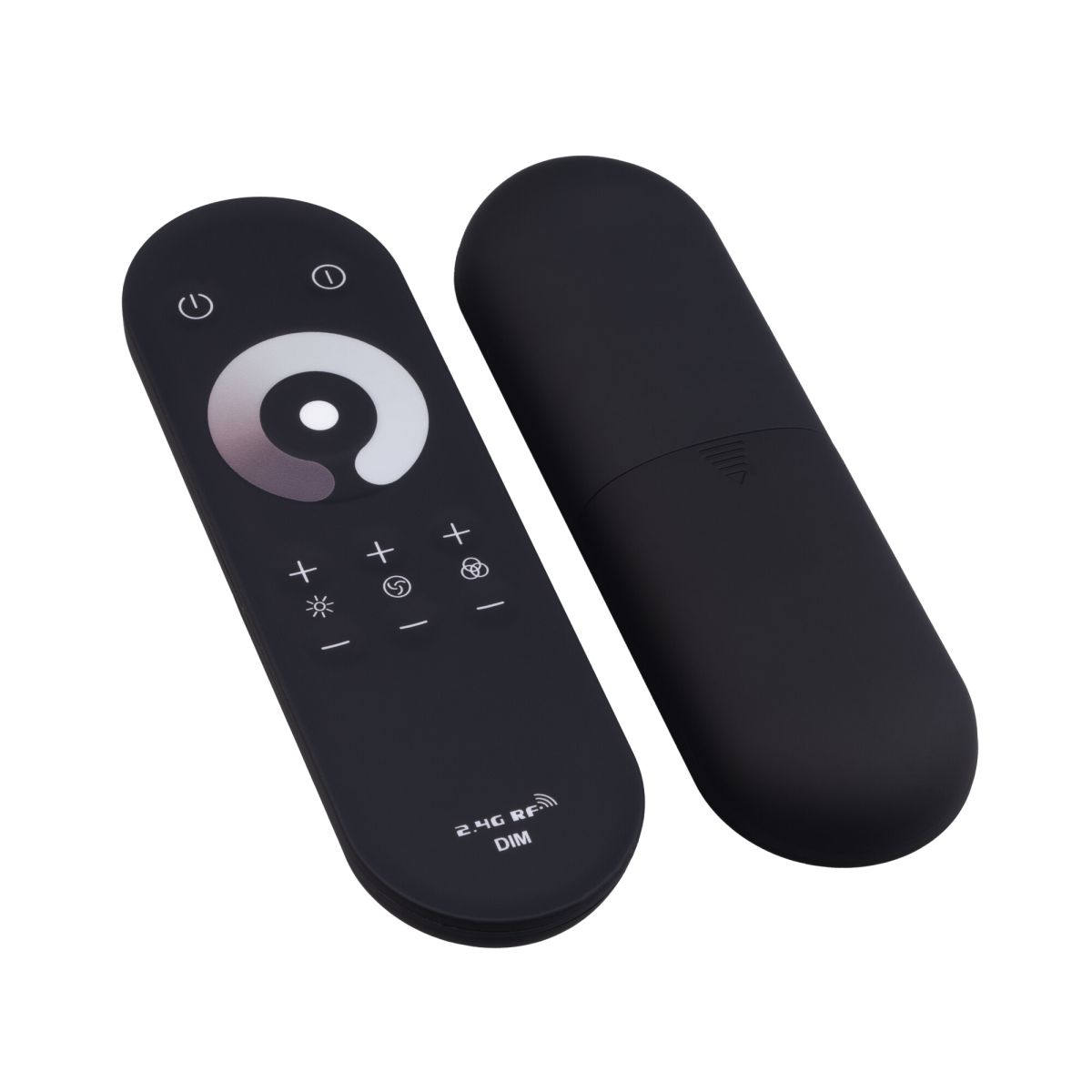

LED ovladač BOLO Single
Parametry
- Výstupní napětí
- 12V, 24V
- Vstupní napětí
- 12V, 24V
- Typ zařízení
- Sada (DO+přijímač)
- Barva ovládaného světla
- Jednobarevný
- Přenosový signál / ovládání
- RF
Jednoduchý jednokanálový RF stmívač a vypínač umožňuje pohodlné dálkové ovládání intenzity jasu LED pásků, stmívatelných LED žárovek (12–24V) a jednobarevných LED modulů.

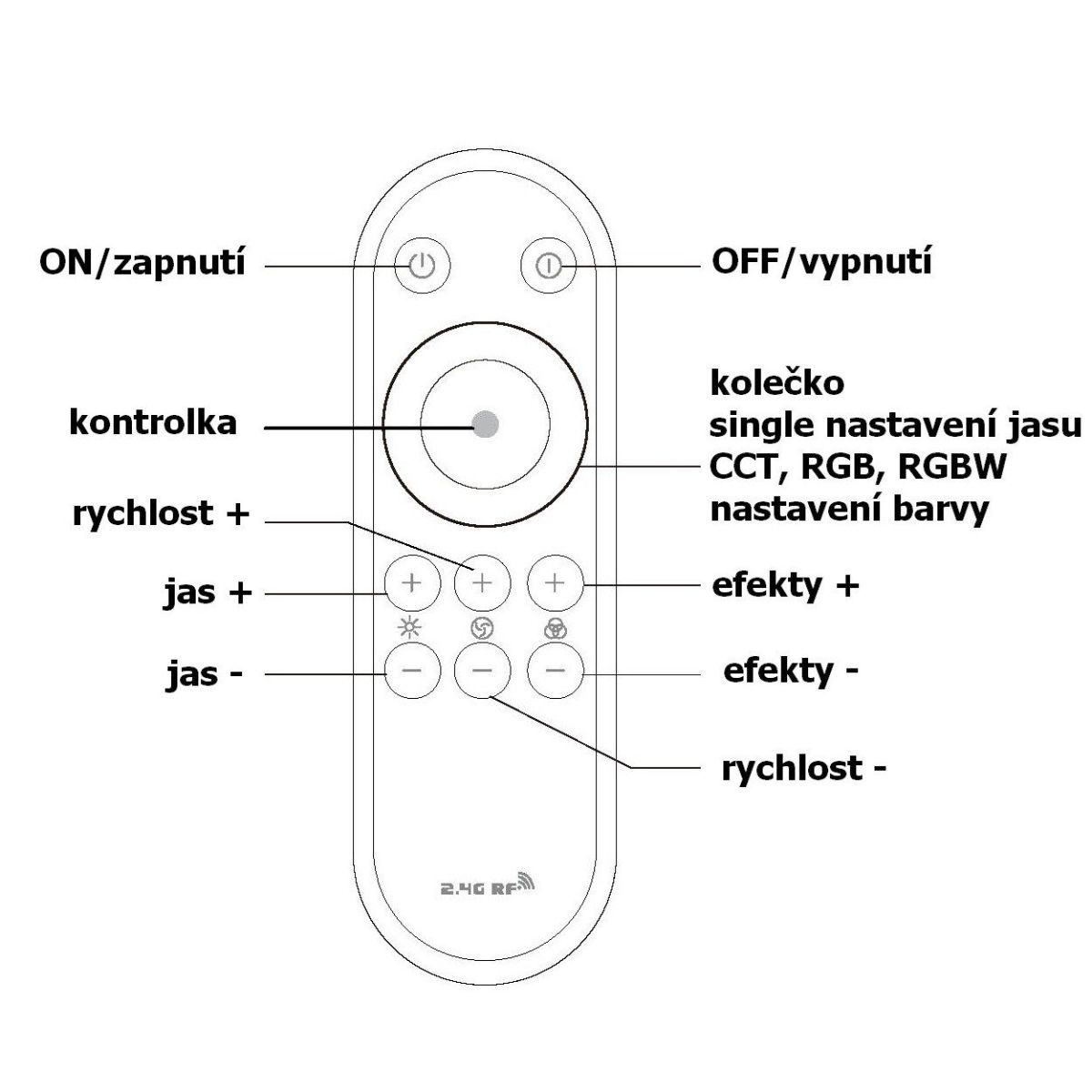

Vstupy a výstupy řídící jednotky:
Schéma zapojení:
Specifikace LED ovladače |
|
| Vstupní napětí | 12-24V DC |
| Proudové zatížení | 15A (12V/180W, 24V/360W) |
| Připojení | Vstup - mechanické svorky, DC konektor Výstup - mechanické svorky |
| Počet ovládaných zón | 1 |
| Přenosová frekvence | 2,4 - 2,48 GHz |
| Dosah | <30m |
| Počet ovladačů | na 1 přijímač lze napárovat až 10 ovladačů |
| Rozměry | Přijímač 122*37*21mm, ovladač 150*48*x20mm |
| Typ stmívání | PWM modulace |
| Baterie ovladače | 2xAAA, standby spotřeba <30µA |
| Paměť posledního nastavení po odpojení napájení: | ANO |
| Stupeň krytí | IP20 |
| Součást balení | přijímač, ovladač, baterie |
Spárování přijímače s dálkovým ovladačem v případě ztráty komunikace:
1. Na přijímači podržte cca 3s párovací tlačítko MATCH, zelená kontrolka začne blikat
2. Do 5s podržte na ovladači tlačítko ON zapnutí, led pásek 3x zabliká a je spárováno
3. Pro vymazání spárovaných ovladačů podržte cca 3s párovací tlačítko MATCH, zelená kontrolka začne blikat, do 5s podržte na ovladači tlačítko ON zapnutí, led pásek 5x zabliká a ovladač je odpárovaný
Spárování přijímače s dálkovým ovladačem bez přístupu k přijímači:
1. Vypněte přívod na přijímači na 1-2s potom opět zapněte přívod do přijímače.
2. Do 5s podržte na ovladači tlačítko ON zapnutí, led pásek 3x zabliká a je spárováno
3. Pro vymazání spárovaných ovladačů vypněte přívod na přijímači na 1-2s potom opět zapněte přívod do přijímače, do 5s podržte na ovladači tlačítko ON zapnutí, led pásek 5x zabliká a ovladač je odpárovaný
Zapojení by měla provádět odborně způsobilá osoba. Dodržujte správné zapojení vodičů, hodnoty napětí a zatížení. Jinak může dojít k poškození zařízení.
