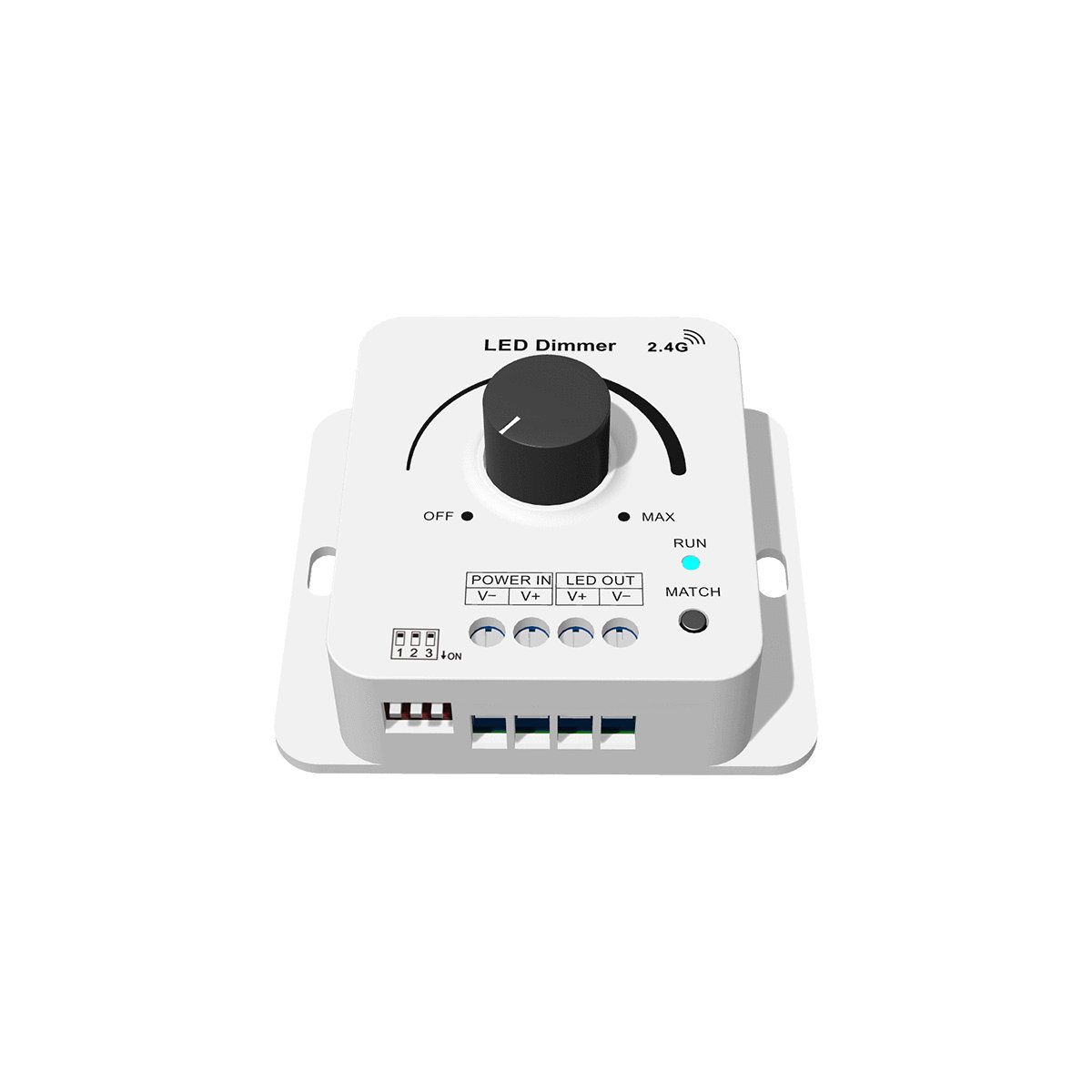

Stmívač/přijímač V1-KS

Ovladač jednobarevných LED pásků, jas můžete ručně ovládat otočným kolečkem, nebo pomocí dálkového RF ovladače Skydance / dimLED.
Vstup 5-48VDC, max. 8A.

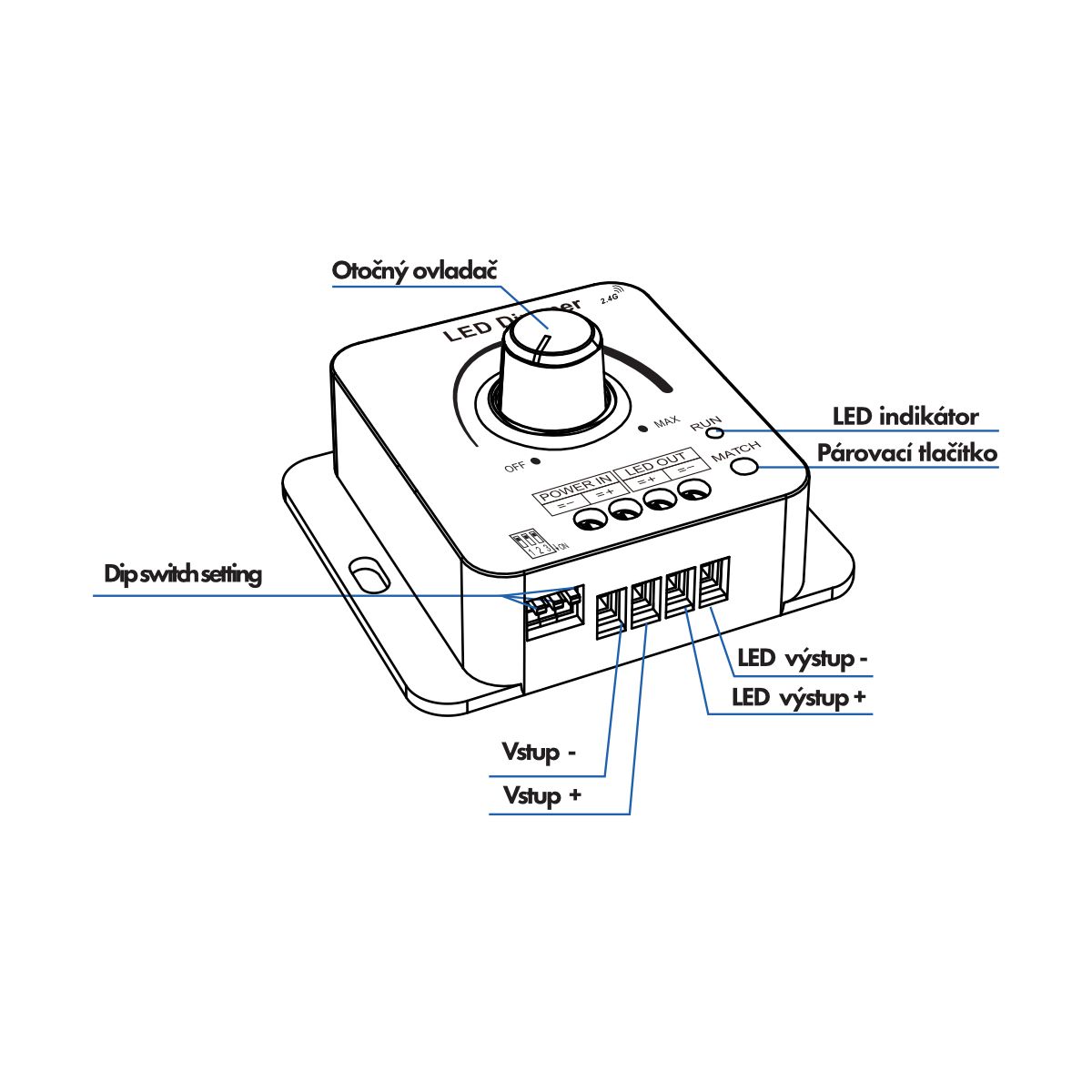

Přijímač má na těle otočný ovladač, kterým lze manuálně ovládat led osvětlení.
Přijímač můžete propojit (napárovat) s RF dálkovými ovladači Skydance a ovládat tak připojený led pásek na dálku.

Na 1 přijímač lze napárovat až 10 různých ovladačů řady dimLED a tak ovládat z několika míst.
Pro ovládání více okruhů je nutno použít jeden přijímač na každý okruh.

Přijímače lze seskupovat do skupin (zón) a všechny přijímače ve skupině ovládat synchroně najednou.

V případě přerušení a poté opětovného připojení napájení (například přerušením napájení zdroje) má tento přijímač paměť nastavení intenzity (intenzita osvětlení se vrátí na naposled nastavenou).

Spárování přijímače s dálkovým ovladačem:
1. Na přijímači zmáčkněte krátce párovací tlačítko MATCH.
2. Do 5s krátce zmáčkněte na ovladači on/off u jednokanálového ovladače, nebo číslo předvolby u vícekanálového ovladače, na které chcete mít konkrétní přijímač nastavený.
3. Pro změnu nebo vymazání všech spárovaných ovladačů podržte na přijímači párovací tlačítko MATCH cca 5s. Všechny ovladače spárované s přijímačem budou smazány

Párovacím tlačítkem lze nastavit mezi okamžitým zapnutím světla nebo s náběhem cca 3s:
Přidržte tlačítko cca 5s, kontrolní LED 5x zabliká, pusťte a poté rychle 3x zmáčkněte toto párovací tlačítko, kontrolní LED 3x zabliká.
Podržením tlačítka cca 10s nastavíte zpět přijímač do původního továrního nastavení, vymažou se i spárované ovladače

Spárování přijímače s dálkovým ovladačem bez přístupu k přijímači:
1. Vypněte přívod na přijímači, potom opět zapněte přívod do přijímače, do 5s krátce 3x zmáčkněte na ovladači on/off u jednokanálového ovladače, nebo číslo předvolby u vícekanálového ovladače, na které chcete mít konkrétní přijímač nastavený. Připojené světlo 3x zabliká a je spárováno
2. Pro změnu nebo vymazání spárovaného ovladače: Vypněte přívod na přijímači, potom opět zapněte přívod do přijímače, do 5s krátce 5x zmáčkněte na ovladači on/off u jednokanálového ovladače, nebo číslo předvolby u vícekanálového ovladače, na které chcete mít konkrétní přijímač nastavený. Připojené světlo 5x zabliká.

Nástěnný otočný RF stmívač V1-KS umožňuje nastavit výstupní frekvenci PWM na 500Hz, 2kHz, 8kHz, 16 kHz.  Čím vyšší frekvence (16 kHz), tím nižší výstupní proud a vyšší výkonový šum, vyšší frekvence jsou vhodné pro kamery.

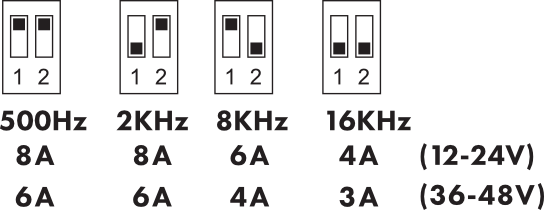

Nastavení PWM frekvence pomocí DIP přepínačů:

Zapojení by měla provádět odborně způsobilá osoba. Dodržujte správné zapojení vodičů, hodnoty napětí a zatížení. Jinak může dojít k poškození zařízení.
