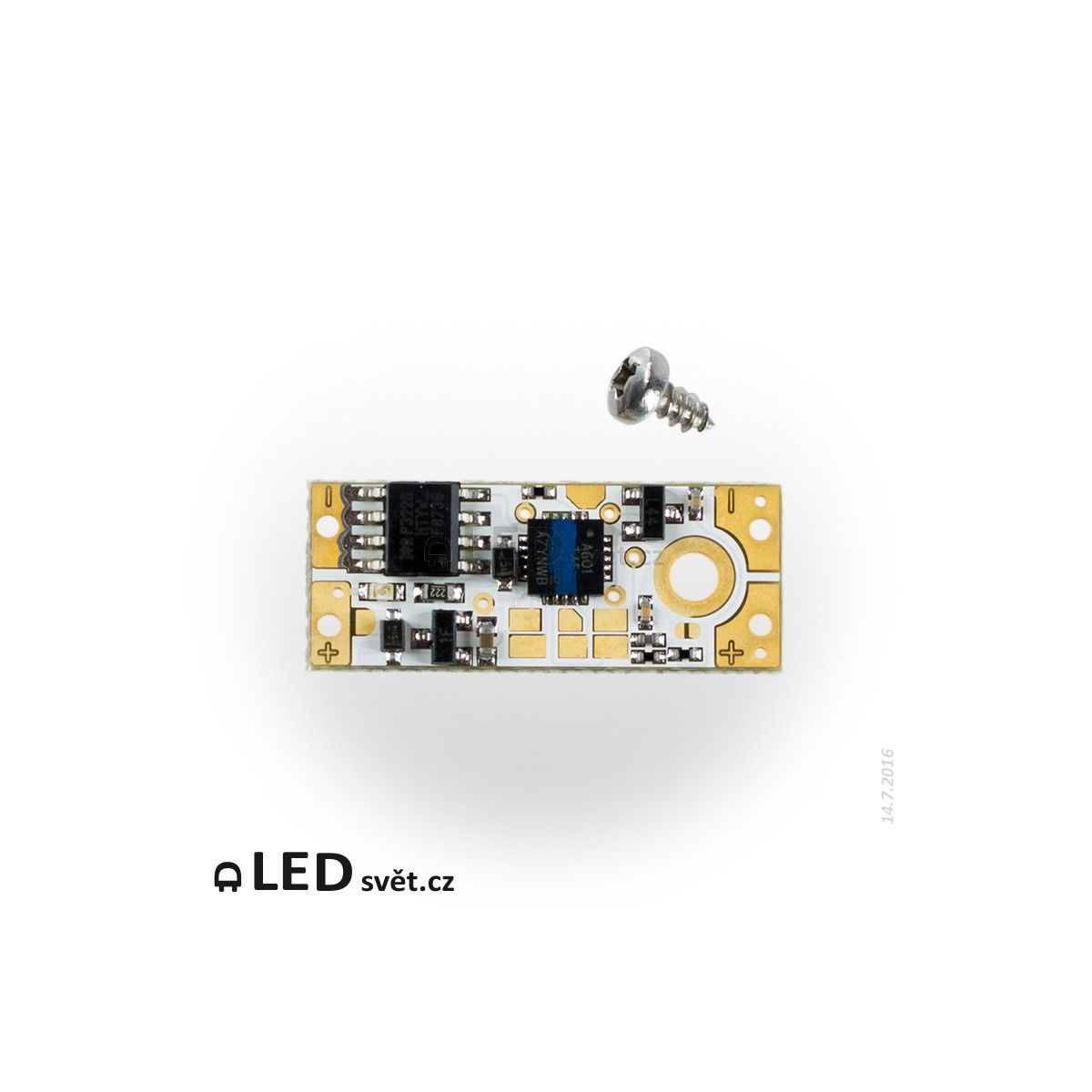

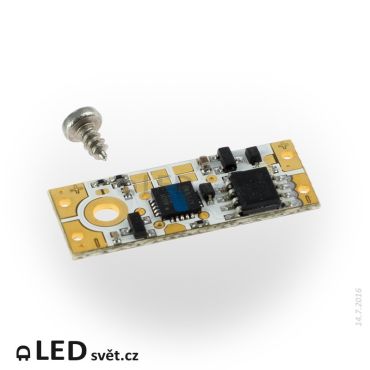

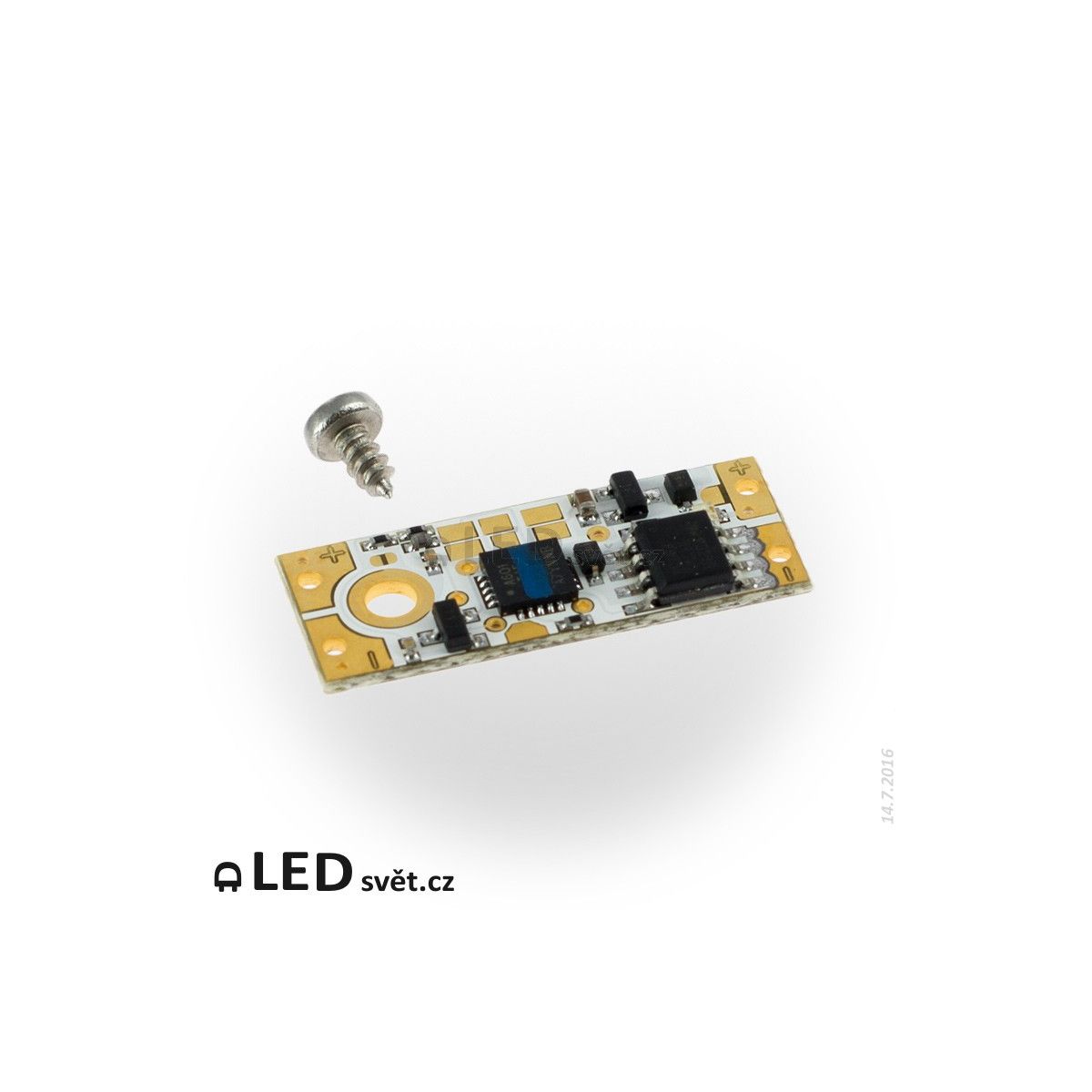

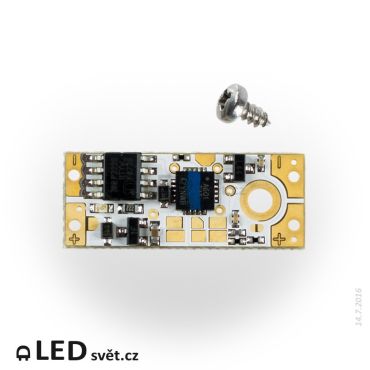

ETD5B - Dotykový vypínač a stmívač pro LED pásky 12/24V do alu profilů - modrá LED

Kód:
12003

Vyrobeno v České republiceOvládejte osvětlení pouhým dotekem kdekoliv na al.profil!!
Miniaturní stmívač/spínač je svou konstrukcí určený k vestavění do ALU profilů s LED pásky, kde profil slouží zároveň jako dotykový senzor.

Pozor na volbu napájecího zdroje!!

Číst víceShow less
Platnost slevy :
216,75 Kč (s DPH) 255,00 Kč
Sleva-15%
Skladem
Na prodejně: 27 ks
Porovnat0
Přidat k oblíbeným
Související položky
Popis

Vyrobeno v České republiceMiniaturní stmívač/spínač je svou konstrukcí určený k vestavění do ALU profilů s LED pásky, kde profil slouží zároveň jako dotykový senzor.
Nabízí ideální řešení snadného ovládání svítidla pro kuchyňské linky.

Pozvolný náběh i doběh osvětlení.
Poslední nastavenou úroveň osvětlení si stmívač pamatuje i při přerušení napájení.

Umožňuje provoz ve 4 režimech, které jsou popsány podrobněji níže.

MODROU  kontrolní ledkou na stmívači, lze vypnout.

ETD5


Napájecí napětí * 9-28V DC
Maximální proud ** 7.5A
Rozsah regulace 0-100%
Rozměry 10x25mm
Spotřeba v pohotovostním režimu 0,10W@12V / 0,28W@24V

*) Napájecí napětí nesmí být vyšší, než maximální napětí použitého LED pásku! Nelze použít pro napájení z baterie, funguje pouze s elektronickými síťovými zdroji.
**) V režimech 3 a 4 bez stmívání je maximální proud 10A.

DŮLEŽITÉ ZÁSADY PRO SPRÁVNOU INSTALACI
Čtěte NÁVOD, stmívač zkoušejte nainstalovaný v profilu.
Pro správnou instalaci je potřeba mít alespoň elementární znalosti z oblasti elektroniky a zkušenosti s pájením.

Zejména pozor, aby se na profil (senzor) nedostalo napájecí napětí +12V.
Stmívač má ochranu proti přepólování, ale vyšší napětí než 5V přivedené na vstup senzoru modul zničí. Při pájení napájecích vodičů tedy věnujte prosím zvýšenou pozornost tomu, aby se napájení nepropojilo se vstupem senzoru, který je na plošném spoji v těsné blízkosti.

Stmívače ETD jsou citlivé na prostředí ve kterém jsou nainstalovány.

Stmívač je prošroubováním propojen s al. profilem - senzorem. Pomocí kterého "zaznamenává šum". Pokud se profilu dotkneme, tak signál zesílí a stmívač to vyhodnotí jako dotyk. Podobně jako anténa od rádia. Pokud se dotkneme antény příjem se zlepší. Ale také naopak, může se stát že někde rádio nenaladíme - stmívač nezprovozníme. Ale je to spíše vyjímečně.

Stmívače byly testovány na přímých profilech do délky 3m. ALU profil musí být z jednoho kusu. Profil (senzor) musí být vždy galvanicky oddělen od veškerého okolí. Profil s dotykovým stmívače je možné namontovat pouze na zcela nevodivou podložku - dřevo nebo plast.

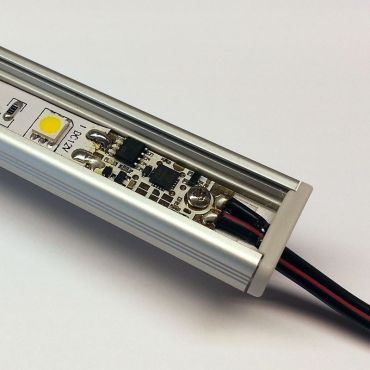

INSTALACE DO PROFILU
Vyvrtejte v profilu otvor o průměru 2mm pro přiložený nerezový vrut. Nejprve si pomocí vrutu vyřízněte v předvrtaném otvoru závit a až poté přišroubujte stmívač. Neutahujte vrut příliš velkou silou, abyste nepoškodili plošný spoj! Je nutné mezi profil a stmívač vložit izolační podložku (papír, izolační lepící páska), aby nedošlo ke kontaktu mezi profilem a elektronikou stmívače, napájecím nebo výstupním napětím. Kritická jsou zejména místa napojení mezi páskem a stmívačem, nechte proto izolační podložku delší, aby byla i pod spojem s páskem. Nepoužívejte k pájení agresivní tavidla, kontakty jsou zlacené a postačí tavidlo obsažené v trubičkovém cínu. Pokud přesto tavidlo použijete, očistěte po pájení plošný spoj od zbytků tavidla rozpouštědlem na bázi alkoholu. Pájejte výhradně mikropáječkou. Trafopáječka může stmívač poškodit!



VOLBA NAPÁJECÍHO ZDROJE
Nelze použít při napájení z baterie. Stmívač funguje pouze se síťovými napájecími zdroji s dvojitou izolací. Tyto zdroje mají plastové pouzdro a pro připojení 230V pouze 2 vodiče (L,N), uzemnění (žlutozelený vodič) se nepřipojuje. Doporučujeme napájecí zdroje Meanwell řady LPV/LPH.

Nedoporučujeme / nemusí fungovat s adaptéry do zásuvky a novými zdroji POS FTPCxxx-C2!!
Nedoporučujeme zapojovat více stmívačů na společný napájecí zdroj a pokud ano, tak pouze ve statickém režimu 3 bez PWM regulace.

SENZOR
Jako dotykový senzor se používá ALU profil s LED páskem. Maximální doporučená délka profilu je 3m. Delší profil je možné použít, ale v ojedinělých případech to může vést ke zhoršené citlivosti či naopak k občasnému náhodnému sepnutí. Lze použít i jakýkoliv jiný kovový předmět. Propojení senzoru a stmívače kabelem je přípustné, ale dbejte na to, aby propojovací kabel byl co nejkratší. Senzor (ALU profil) musí být vždy dobře odizolován od okolí, přímá instalace na zeď není možná. Nepoužívejte v rohových profilech mezi skříňku a stěnu! Minimální vzdálenost profilu od stěny musí být alespoň 1cm! ALU profil musí být z jednoho kusu, vícedílné svítidlo může způ sobovat náhodné spínání. Jakákoliv deska (lamino, sklo, dřevo...) se při plošné montáži na stěnu stává součástí zdi a není možné na ní svítidlo umístit.



AUTOMATICKÁ KALIBRACE
Stmívač by měl fungovat na první zapojení a není třeba ho nijak nastavovat. Citlivost je optimalizována zcela automaticky s každým dotekem a naučené hodnoty jsou každou hodinu (poprvé po 1 hodně od zapnutí) ukládány do permanentní paměti a v případě výpadku napájení se při příštím nastavení načtou jako výchozí. Naučené hodnoty lze smazat tak, že zapnete LED, dotknete se senzoru a necháte dojet intenzitu do horní nebo dolní krajní hodnoty a budete senzor stále držet, tak cca po 10s od dosažení krajní hodnoty LED zhasnou a obnoví se výchozí nastavení.



ZVÝŠENÍ CITLIVOSTI
Ve standardních instalacích by neměla být potřeba citlivost zvyšovat, ale může to nastat například v případě, že je povrch použitého senzoru opatřen vrstvou nějakého nevodivého laku. Zkratováním propojky J3 citlivost zvýšíte, ale pokud to není nutné, nedělejte to.


KONTROLNÍ LED
Na plošném spoji je osazena LED (L4ETD5Y žlutá nebo L4ETD5B modrá), která svítí trvale jako indikace připojení napájecího napětí. Pokud nechcete, aby tato LED svítila, zkratujte propojku J4 v těsné blízkosti výstupu + pro LED pásek. Jednoduše při pájení LED pásku propojte sousedící plošku kapkou cínu. LED nemá vliv na spotřebu stmívače.

OVLÁDÁNÍ A ROZŠÍŘENÉ FUNKCE

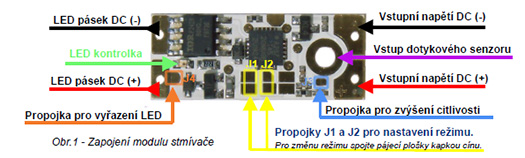

Na plošném spoji jsou 2 zkratovací propojky J1 a J2, kterými lze nastavit 4 režimy provozu:

1. J1 rozpojená, J2 rozpojená (standardně z výroby).
Standardní režim stmívače -
Po připojení napájecího napětí zůstává vždy zhasnutý. Krátkým dotekem (min.0,5s) senzoru se LED zapnou nebo vypnou. Náběh i doběh je plynulý. Při zapnutí LED naběhnou během cca 1,5s od 0% do poslední nastavené intenzity, při vypnutí plynule pohasnou během cca 1,5s z nastavené intenzity do nuly. Bezprostředně po zapnutí/vypnutí je nezbytné nechat cca 1s pauzu před dalším dotekem, jinak nebude dotek zaznamenán. Tato prodleva eliminuje nechtěné opětovné vypnutí či zapnutí náhodným druhým dotekem. Přidržením senzoru po dobu delší než cca 3s se začne plynule měnit intenzita, uvolněním senzoru se zastaví na aktuální úrovni. Při opětovné aktivaci stmívání se směr stmívaní otočí. V úrovních min/max se stmívání vždy zastaví a pro změnu směru je nutné senzor vždy na chvíli uvolnit. Pokud senzor neuvolníte do cca 10s od dosažení krajní hodnoty, LED zhasnou a obnoví se výchozí nastavení citlivosti (smažou se uložené naučené hodnoty).



2. J1 spojená, J2 rozp
Paměť stavu před výpadkem napájení
- Stejná funkce jako výše, ale pamatuje si poslední stav v okamžiku výpadku napájení, který se po opětovném připojení zdroje automaticky obnoví. Svítí-li při výpadku napájení, automaticky se po obnovení napájení rozsvítí a naopak.



3. J1 rozpojená, J2 spojená
Jednoduchý spínač - Stmívání a plynulý náběh/doběh jsou vypnuté, jedním dotekem se zapne, druhým dotekem vypne. To lze využít například ke spínaní relé, kterým pak můžete spínat prakticky cokoliv.



4. J1 spojená, J2 spojená
Časový spínač
- Stmívání je vypnuté, dotekem se rozsvítí a po uplynutí nastaveného času automaticky vypne. Každý dotek během svícení resetuje časovač. Čas lze nastavit v rozsahu 1s až 12hod.

Nastavení časovače:
Po připojení napájení počkejte cca 1s a dotkněte se senzoru (ne však později než cca 3s po zapnutí) a držte ho až do ukončení nastavení času. Pokud jste se dotkli ve správný čas, pásek po krátkém čase začne blikat (cca 1 záblesk za 0,7s) , každý záblesk prodlouží nastavený čas o krok dle tabulky níže. Po odpočítání požadovaného počtu záblesků uvolněte senzor. Nastavený čas je uchován v permanentní paměti i po odpojení napájení. Z výroby je nastaven na 10s.



Celkem záblesků 1-10 11-20 21-29 30-39 40-45 46-54
Hodnota 1 záblesku 1s 5s 1min 5min 20min 1hod
Celkový nastavený čas 10z=10s 20z=1min 29z=10min 39z=1hod 45z=3hod 54z=12hod

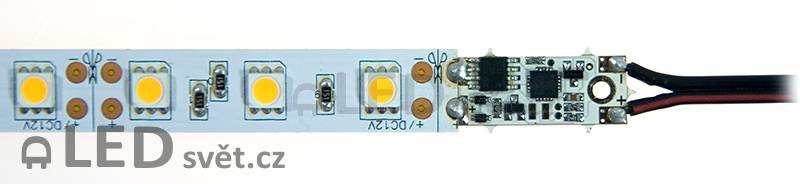

Letování : Pokud nemáte s pájením zkušenosti stmívač Vám připájíme k led pásku.

letování etd4



Sestavy na míru: Připravíme Vám sestavy svítidel na míru. ( Připájíme vodiče, spínače, zakrátíme lišty, doma vše jen sestavíte bez pájení a řezání)



Číst víceShow less
Detaily produktu
12003
Ukázka

LED lišta SURFACE10 ETD5

- led lišta s dotykovým senzorem

 LED lampa Surface s dotykovým ovládáním

  Ukázková led lišta 11 etd5







PoziceNázev zboží-
1 + 2

LED profil SURFACE10 BC/UX al. anod. l 4

Difuzor "B" JEMNĚ MATNÝ l 2 - nasouvací
Difuzor "B" ČIRÝ l 2 - nasouvací
Difuzor "C" klip transparent l 4 - naklapávací
Difuzor "C" klip mléčný l 4 - naklapávací

3Montážní úchyt U oválný otvor
4Koncovky SURFACE10 světle šedá (pár)
5LED pásek - kvalitní pro intenzívní osvětlení pracovní plochy, např.. kuch. linky
- Led pásek FURNITURE 120/15/840 12V - 5let záruka
studená, neutrální, teplá
6ETD5Y(žlutý) nebo ETD5B(modrý)  -Stmívač do profilu dotykový
8Dvojlinka 2x0.5mm, černá nebo bílá
Doporučené napájecí zdroje:
pro instalaci do nábytku se všemi certifikáty - zdroje 12V se svorkami  nebo  - zdroje 12V s výstupními kabely

Výpočet výkonu zdroje


V případě zájmu o toto svítidlo stačí vložit odpovídající množství jednotlivých komponent do košíku a do poznámky uvést, že si přejete předpřipravit světlo jako zde - letování a prostup pro 2linku.




Aktualizace: 16.05.2022

Důležité !

Nejdůležitější zásady pro správnou instalaci:

Alu profil:
- délka do 2,5 až 3m v jednom kuse, bez napojení, spojení v rohu
- instalace na nevodivou plochu - dřevo, plast. Nesmí se dotýkat stěny, obkladu
- alu profil eloxovaný, NELAKOVANÝ.

Napájení:
-  napájecími zdroji s dvojitou izolací. Tyto zdroje mají plastové pouzdro a pro připojení 230V pouze 2 vodiče (L,N), uzemnění (žlutozelený vodič) se nepřipojuje. Doporučujeme napájecí zdroje Meanwell řady LPV/LPH, GLP, POS.
- nemusí fungovat se zdroji do zásuvky, většinou adaptéry přímo do zásuvky.
- nelze z baterie
- doporučeno 1 stmívač na 1 zdroj, ale fungují i 2 stmívače na 1 zdroj.

Instalace do profilu:
Senzor stmívače se musí propojit s alu profilem pomocí nerezového vrutu. Otvor vrtání u slabých alu profilů 1,8mm, jinak 2mm. Nejprve si pomocí vrutu vyřízněte v předvrtaném otvoru závit a až poté přišroubujte stmívač. Neutahujte vrut příliš velkou silou!!

Zapojení stmívače do profilu:
Modul stmívače musí být vždy na začátku lišty od zdroje, reguluje se vše co je za stmívačem.




Ukázka zapojení:

1.



2.



3.


4.






5. zapojení stmívače s výstupem na tlačítko a dálkovým ovladačem.
