ETD9Y spínač/stmívač do profilu - Žlutá kontrolka
Miniaturní kapacitní stmívač / spínač určený k vestavění do ALU profilů s LED pásky. Dotykový senzor tvořený pružinkou reaguje skrz difuzor ALU profilu. Více možností nastavení chování stmívače. Žlutá stavová dioda.
Miniaturní stmívač /spínač je svou konstrukcí určený k vestavění do ALU profilů s LED pásky. Dotykový senzor tvořený pružinkou reaguje skrz nevodivé materiály (plast, sklo, dřevo). Funkce soft start/stop šetří oči, poslední nastavenou úroveň osvětlení si pamatuje i při přerušení napájení a umožňuje provoz ve 3 režimech, kdy po připojení napájení je buď vždy vypnutý, vždy zapnutý nebo si pamatuje stav v okamžiku výpadku napájení.
Napájecí napětí: 12-24V DC
Maximální proud: 7,5A
Rozsah regulace: 0-100%

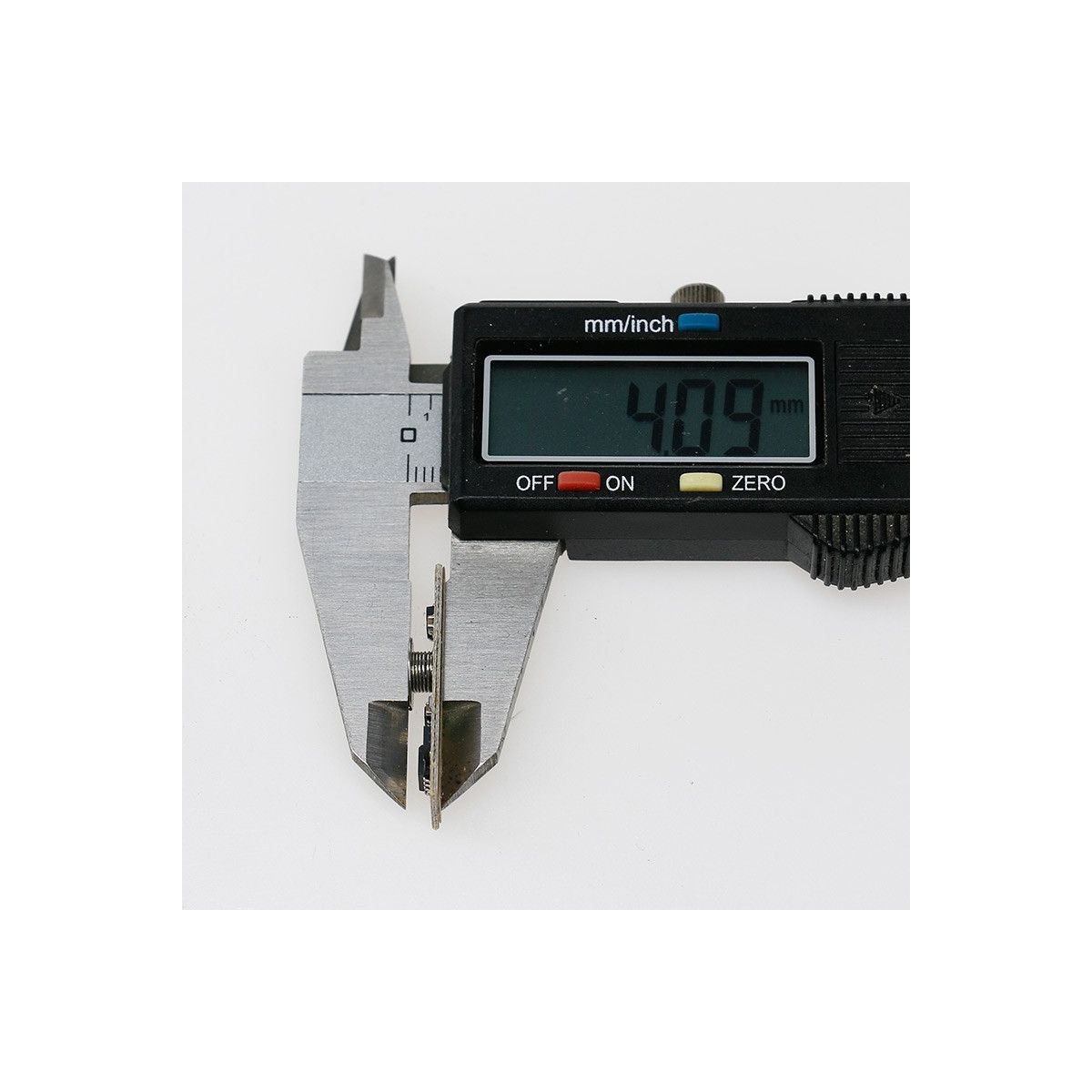

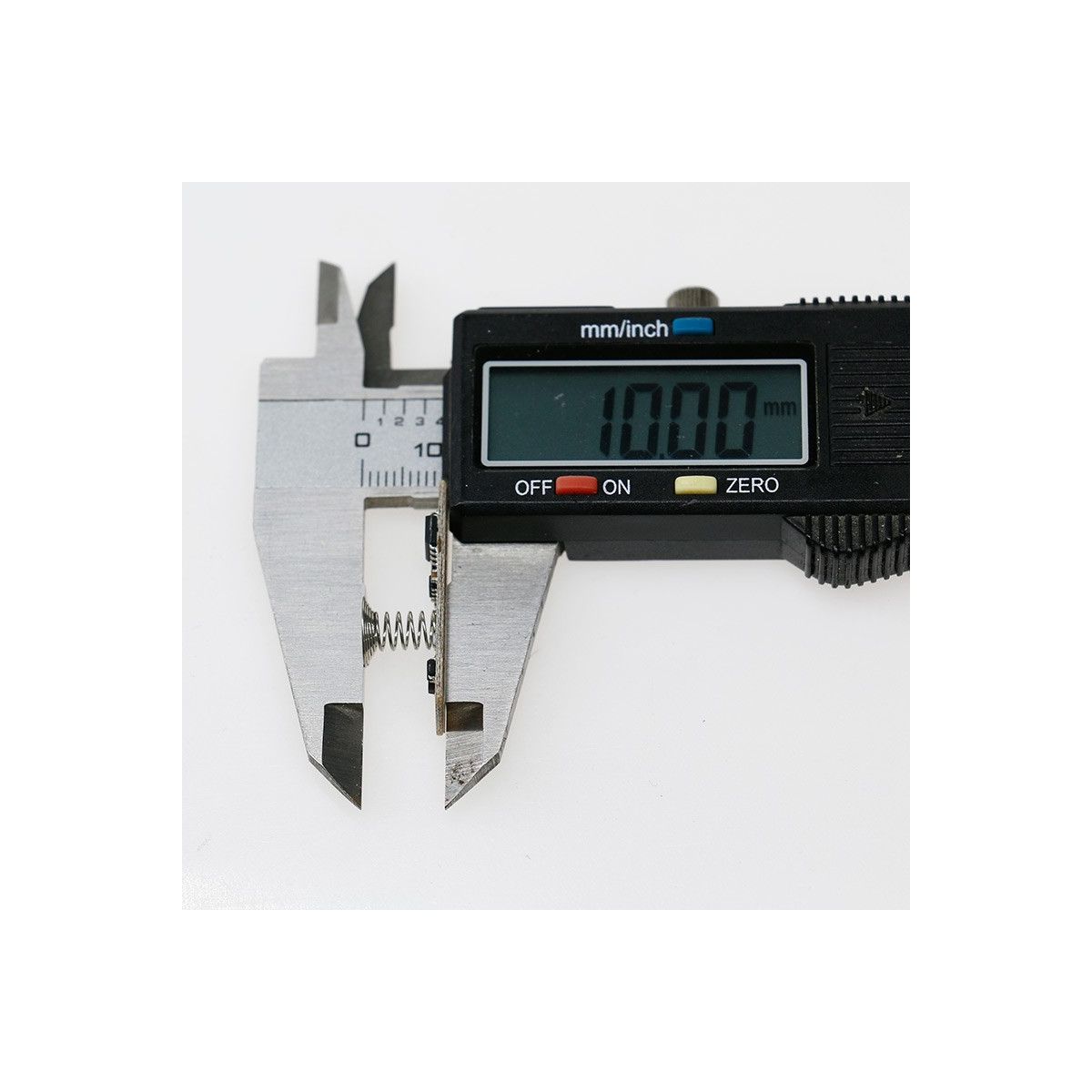

Rozměry (š*d): 10 x 30 mm
Stavová led: žlutá
Spotřeba v pohotovostním režimu při zapnuté signalizační led: 18mA

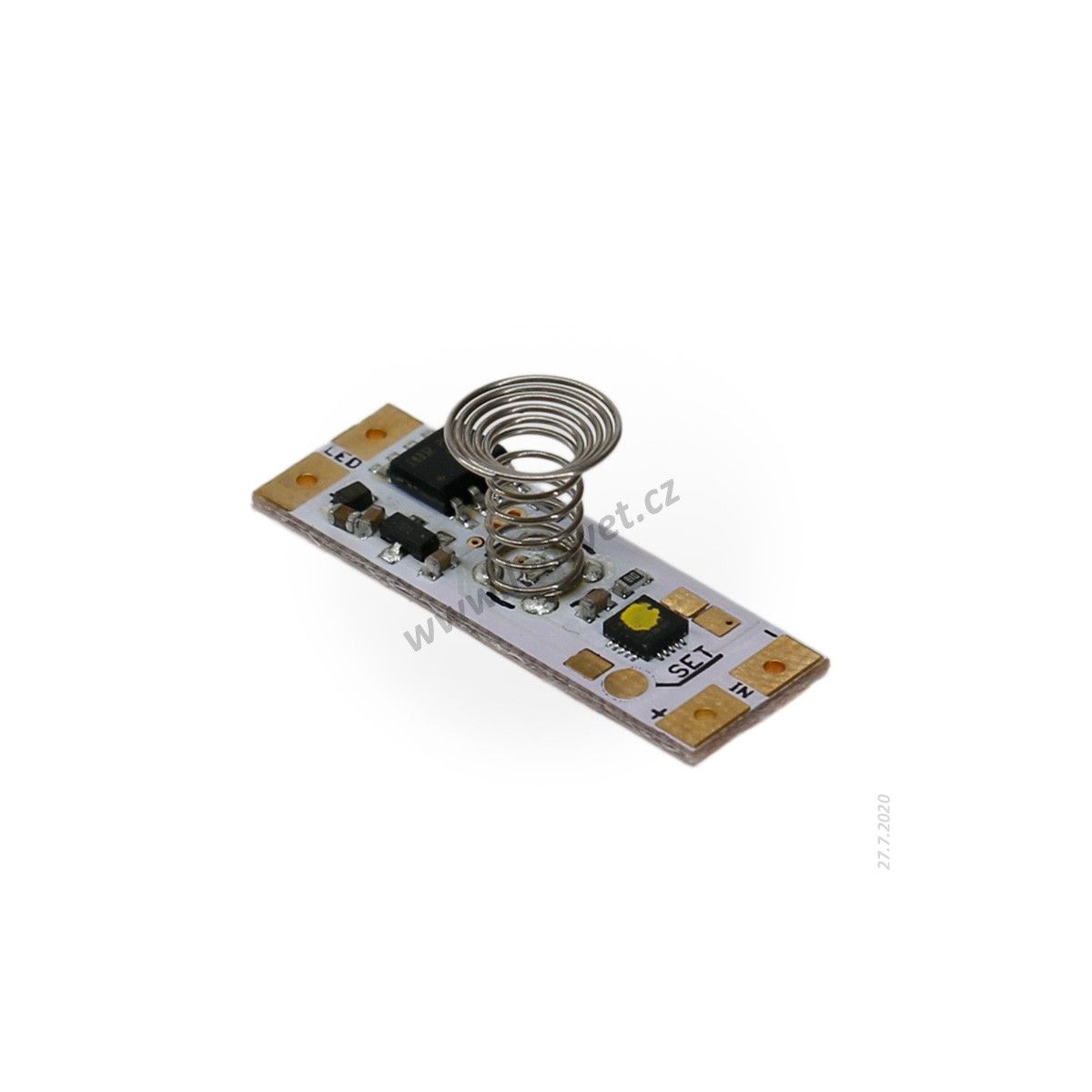

Kapacitní senzor je tvořen pružinkou, skrz kterou svítí signalizační LED a přes transparentní materiály, jako je např. difuzor ALU profilu pro LED pásky viditelně označuje kruhový dotykový bod. Jsou dodávány 2 různé barvy LED (modrá a žlutá) a v případě potřeby lze LED vypnout - viz níže. Maximální tloušťka materiálu, skrz který senzor reaguje, je cca 3mm. Výška pružinky je cca 8mm a je nezbytné, aby měla s difuzorem stabilní kontakt a současně se nikde nedotýkala hliníkového profilu. Pokud máte hlubší profil, je možné pružinku mírně natáhnout, aby dosáhla až k difuzoru.
Ovládání
Krátkým dotekem se LED zapnou nebo vypnou. Náběh i doběh je plynulý. Při zapnutí LED naběhnou během cca 1s od 0% do poslední nastavené intenzity, při vypnutí plynule pohasnou během cca 1s z nastavené intenzity do nuly. Přidržením senzoru po dobu delší než cca 3s se začne plynule měnit intenzita, uvolněním senzoru se zastaví na aktuální úrovni. Při opětovné aktivaci stmívání se směr stmívaní otočí, takže pokud přejedete požadovanou intenzitu, rychle se můžete vrátit o pár kroků zpět. V úrovních min/max se stmívání zastaví a pro změnu směru je nutné senzor krátce uvolnit.
Stmívače jsou z výroby nastaveny v režimu 1 pro autostart a 4 pro signalizační LED. Pokud potřebujete režim změnit, dotkněte se senzoru SET na plošném spoji, buď přímo prstem nebo přes nějaký vodivý předmět, třeba pomocí kovové pinzety. Asi po 5s signalizační LED krátce stroboskopicky zabliká na znamení, že začíná změna režimu. Pokud LED pásek svítil, tak zhasne. Po krátké pauze začne signalizační LED blikat, odpočítejte počet bliknutí pro požadovanou změnu (viz tabulka níže) a hned uvolněte dotykový senzor SET. Signalizační LED opět stroboskopicky zabliká a tím je změna provedena.
| Počet bliknutí | Funkce | Popis |
| 1 | Autostart vypnutý | Po připojení napájení je LED pásek vždy zhasnutý. Nastaveno z výroby. |
| 2 | Autostart zapnutý | Po připojení napájení se LED pásek vždy rozsvítí do poslední nastavené intenzity. |
| 3 | Autostart automatický | Po připojení napájení se LED rozsvítí do poslední nastavené intenzity, pokud svítil v okamžiku odpojení napájení. |
| 4 | LED aktivní | Signalizační LED bez doteku svítí, při doteku nesvítí a při regulaci jasu bliká. Nastaveno z výroby. |
| 5 | LED negativní | Signalizační LED bez doteku svítí, při doteku nesvítí. |
| 6 | LED pozitivní | Signalizační LED bez doteku nesvítí, př i doteku svítí. |
| 7 | LED vypnutá | Signalizační LED je trvale vypnuta. S výjimkou signalizace při změně režimu. |
| 8 | LED zapnutá | Signalizační LED je trvale zapnuta. S výjimkou signalizace při změně režimu. |
| 9 * | Citlivost nízká | Nízká citlivost senzoru, použijte pouze pokud dochází k nechtěnému spínání třeba od vodní páry a pod. |
| 10 * | Citlivost střední | Standardní citlivost senzoru pro většinu aplikací. Nastaveno z výroby. |
| 11 * | Citlivost vysoká | Vysoká citlivost senzoru, použijte pouze u silnějších materiálů, pokud se standardní citlivostí špatně reaguje. |
| 12, 13, 14 * | Citlivost velmi vysoká | Další 3 stupně zvýšené citlivosti, může reagovat již jen na přiblížení. Nedoporučujeme pro standardní aplikace. |
*) Nastavení citlivosti je možné až po aktualizaci softwaru od 9.9.2020. Stmívač e expedované před tímto datem mají trvale nastavenou nízkou citlivost a nelze jí uživatelsky měnit.
Volba napájecího zdroje!
Doporučujeme zdroje MeanWell LPH, ELG, .. GPV řady GTPC, .. POS POWER FTPC, ..
Letování : Pokud nemáte s pájením zkušenosti stmívač Vám připájíme k led pásku.
Sestavy na míru: Připravíme Vám sestavy svítidel na míru.
Data sheet
- Typ zařízení
- Spínače do led lišty
- Barva ovládaného světla
- Jednobarevný

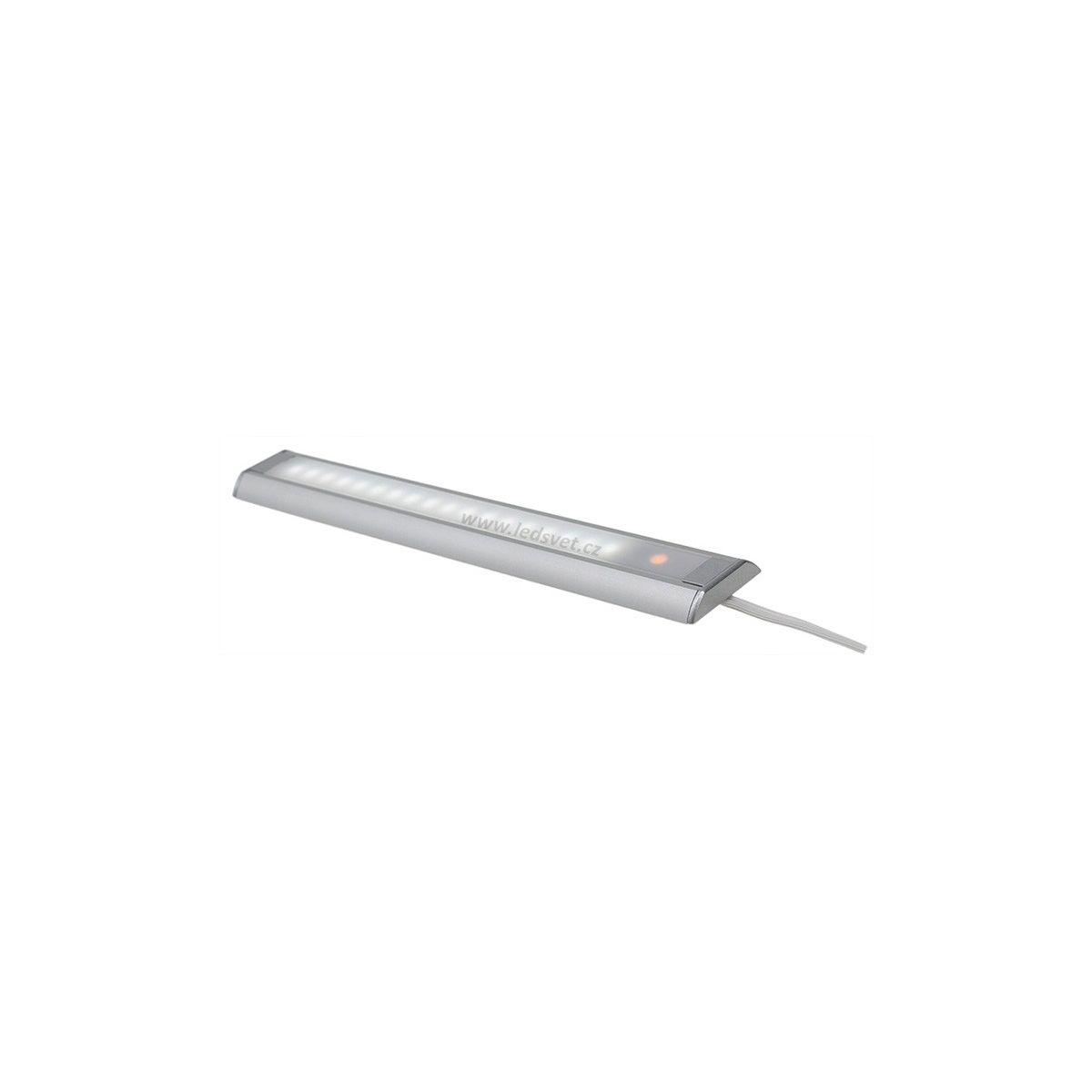

LED osvětlovací profil SURFACE10 s kapacitním stmívačem ETD9
| Pozice | Název zboží | - |
|---|---|---|
| 1 + 2 | LED profil SURFACE10 BC/UX al. anod. l 4 | |
| 3 | Montážní úchyt U oválný otvor | |
| 4 | Koncovky SURFACE10 GEN2 světle šedá (pár) | |
| 5 | LED pásek - kvalitní pro intenzivní osvětlení pracovní plochy, např. kuch. linky - Led pásek FURNITURE 120/15/840 12V - 5let záruka studená, neutrální, teplá | |
| 6 | ET9DY, ETD9B - Stmívač do profilu s s pružinkou | |
| 8 | Dvojlinka 2x0.5mm, černá nebo bílá | |
Doporučené napájecí zdroje: |
V případě zájmu o toto svítidlo stačí vložit odpovídající množství jednotlivých komponent do košíku a do poznámky uvést, že si přejete předpřipravit světlo jako zde - letování a prostup pro 2linku.
| Pozice | Název zboží | - |
|---|---|---|
| 1 + 2 | LED profil KLUS STOS l 3 Difuzor KLUS KA-PRO12 čirý l 3 - naklapávací Difuzor KLUS KA-PRO12 mléčný l 3 - naklapávací | |
| 3 | úchytky k tomuto profilu nejsou!! | |
| 4 | Koncovka KLUS STOS světle šedá (1 ks) , Koncovka KLUS STOS metalická (1ks) | |
| 5 | LED pásek - kvalitní pro intenzivní osvětlení pracovní plochy, např.. kuch. linky - Led pásek FURNITURE 120/15/840 12V - 5let záruka studená, neutrální, teplá nebo s vyšší intenzitou na 24V -Led pásek iHome 140/16/860 24V - 5let záruka studená, neutrální, teplá | |
| 6 | ETD9Y , ETD9B- Stmívač do profilu s pružinkou | |
| 8 | Dvojlinka 2x0.5mm, černá nebo bílá | |
Doporučené napájecí zdroje: |
V případě zájmu o toto svítidlo stačí vložit odpovídající množství jednotlivých komponent do košíku a do poznámky uvést, že si přejete předpřipravit světlo jako zde - letování a prostup pro 2linku.
Aktualizace: 16.05.2022
Používají se:
- když chcete zapnout/vypnout (nastavovat intenzitu)osvětlení pod kuchyňskou linkou - nelze jim vypínat zdroj
- když máte vypínač před zdrojem a modulem si chcete pouze nastavovat intenzitu
Zapojení stmívače do profilu:
Modul stmívače musí být vždy na začátku lišty od zdroje, reguluje se vše co je za stmívačem.
Ukázka zapojení:
1.
2.
3.
4.
A když to jinak nejde.
5. zapojení stmívače s výstupem na tlačítko a dálkovým ovladačem
