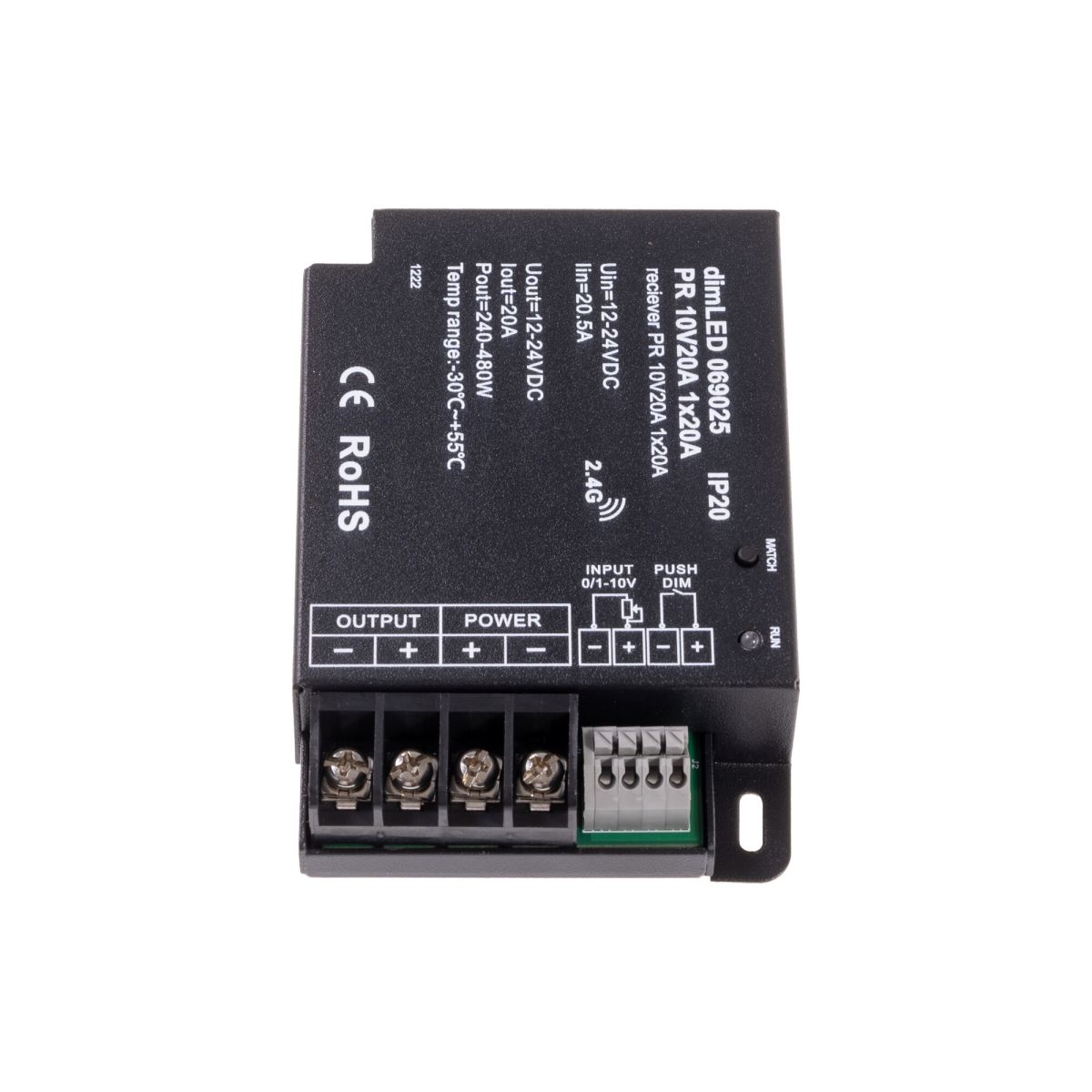

Přijímač dimLED PR 10V20A

Radiofrekvenční stmívač a přijímač pro jednobarevné LED pásky a jiné LED produkty na napětí 12-24 VDC s možností použití ovládání pomocí ovladačů 0/1-10V. Je kompatibilní s aktivním i pasivním ovládáním 0-10V a 1-10V.
Lze také ovládat i různými druhy dálkových ovladačů řady dimLED, kterými můžete zároveň ovládat i jiné přijímače dimLED.
Vše tedy poté můžete řídit jedním ovladačem a nemusíte mít poté například na LED pásky a žárovky 2 různé ovladače.
Na každý přijímač lze napárovat až 10 různých ovladačů řady dimLED a tak ovládat z několika míst.

Přijímač má svorkovnici pro připojení tlačítka, kterým lze přijímač manuálně ovládat tlačítkem. Pro ovládání více okruhů je nutno použít jeden přijímač na každý okruh.

Přijímač může být ukrytý za zdí, sádrokartónem či ve skříni, NE v kovové skříni, není nutná přímá viditelnost přijímače pro ovladač.

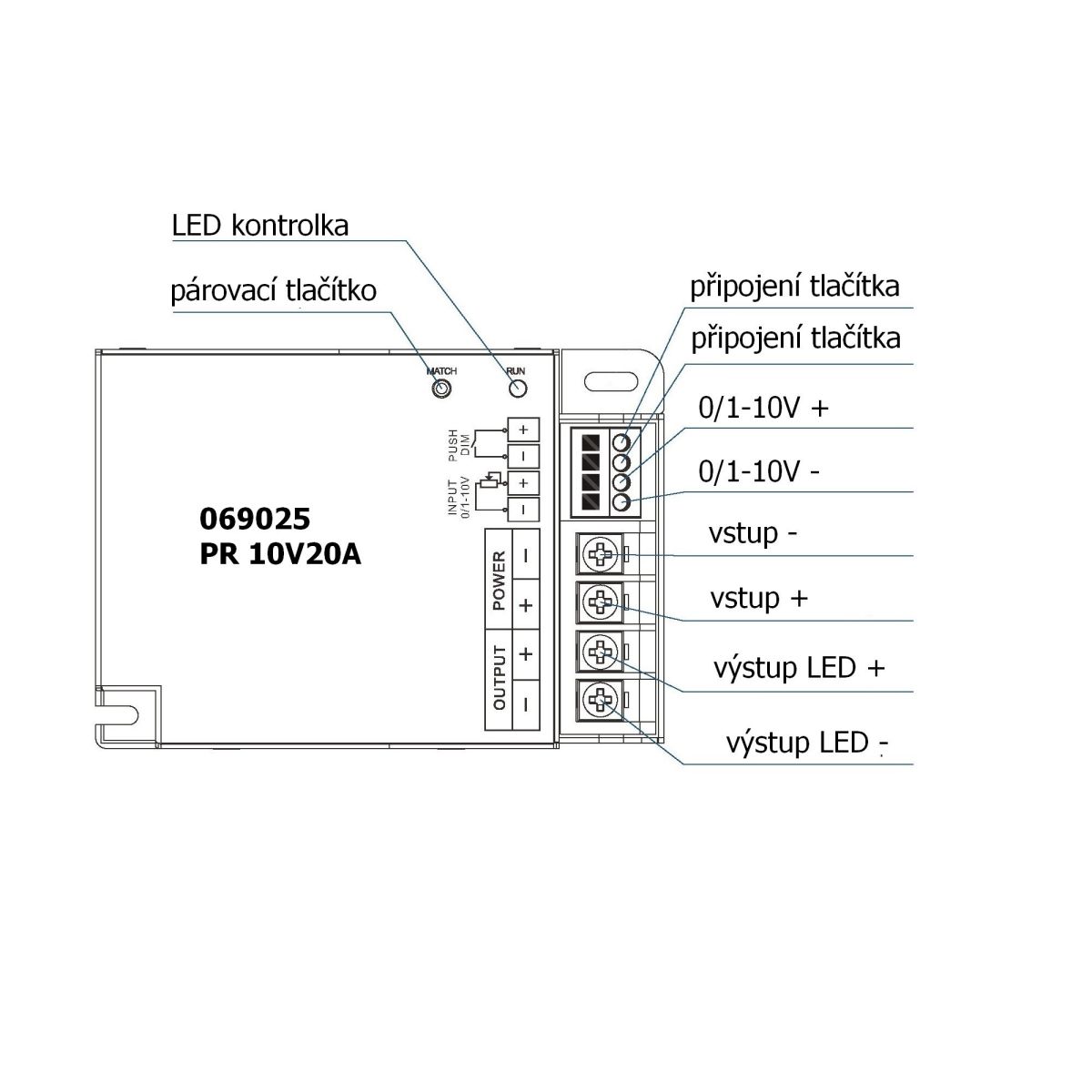

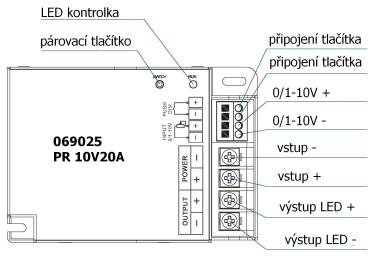

Popis přijímače dimLED reciever PR 10V20A 1x20A:

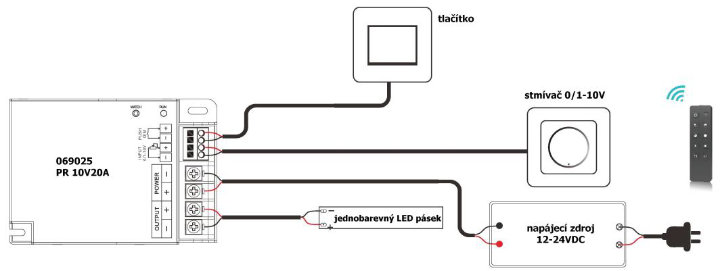

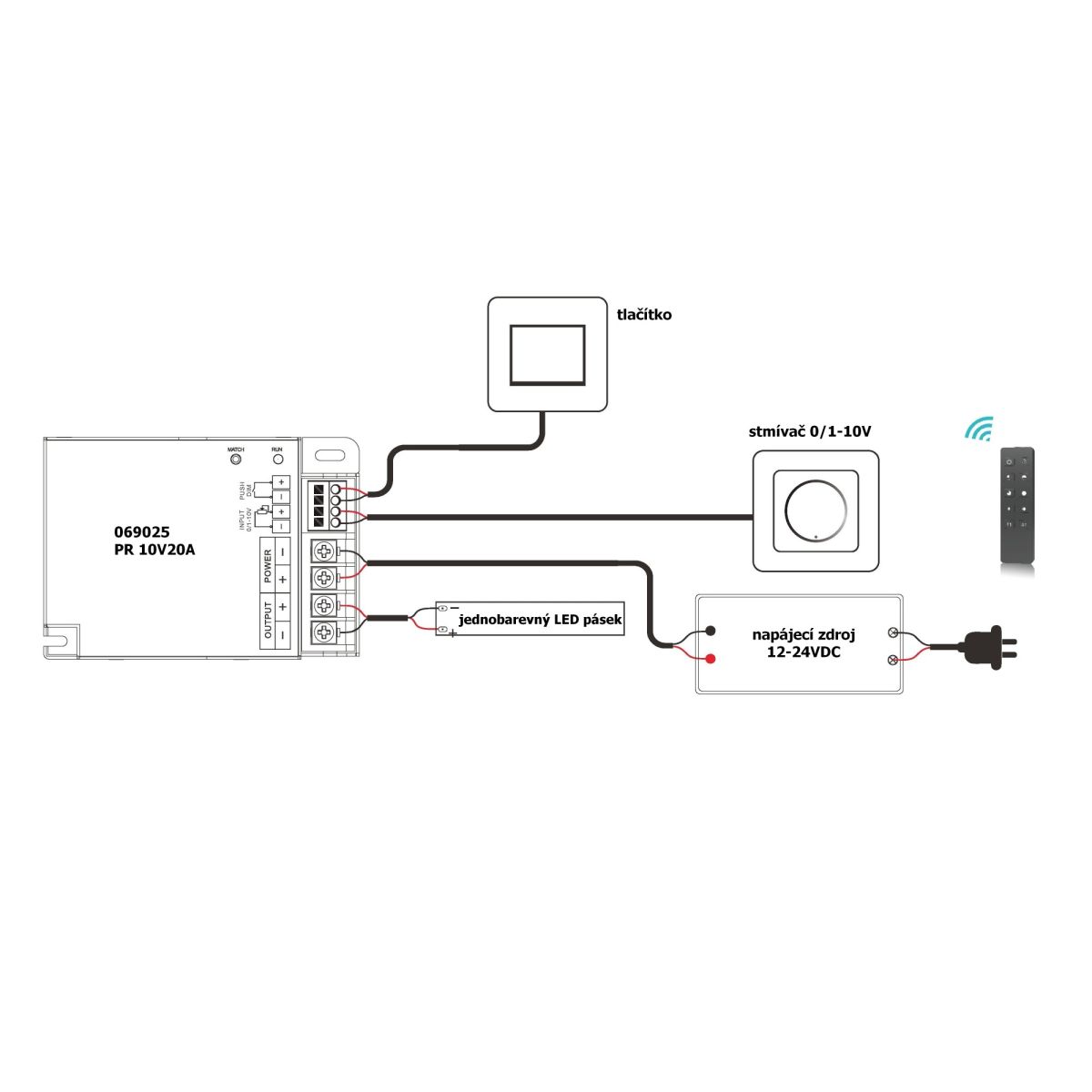

Typické zapojení dimLED reciever PR 10V20A 1x20A:

Spárování dálkového ovladače s přijímačem:
- pomocí párovacího tlačítka MATCH na přijímači
- bez přístupu k přijímači - zapněte přívod do přijímače, do 5s rychle 3x za sebou zmáčkněte na ovladači on/off tlačítko, nebo číslo zóny

Funkce tlačítka:
krátký stisk zapnutí/vypnutí, dlouhý stisk nastavení jasu

Funkce párovacího tlačítka:
Lze nastavit mezi okamžitým zapnutím světla nebo s náběhem cca 3s: Přidržte tlačítko cca 5s, kontrolní LED 5x zabliká, pusťte a poté rychle 3x zmáčkněte toto párovací tlačítko, kontrolní LED 3x zabliká. Stejným způsobem nastavíte zpět původní nastavení.

---------------

Zapojení by měla provádět odborně způsobilá osoba. Dodržujte správné zapojení vodičů, hodnoty napětí a zatížení. Jinak může dojít k poškození zařízení.
