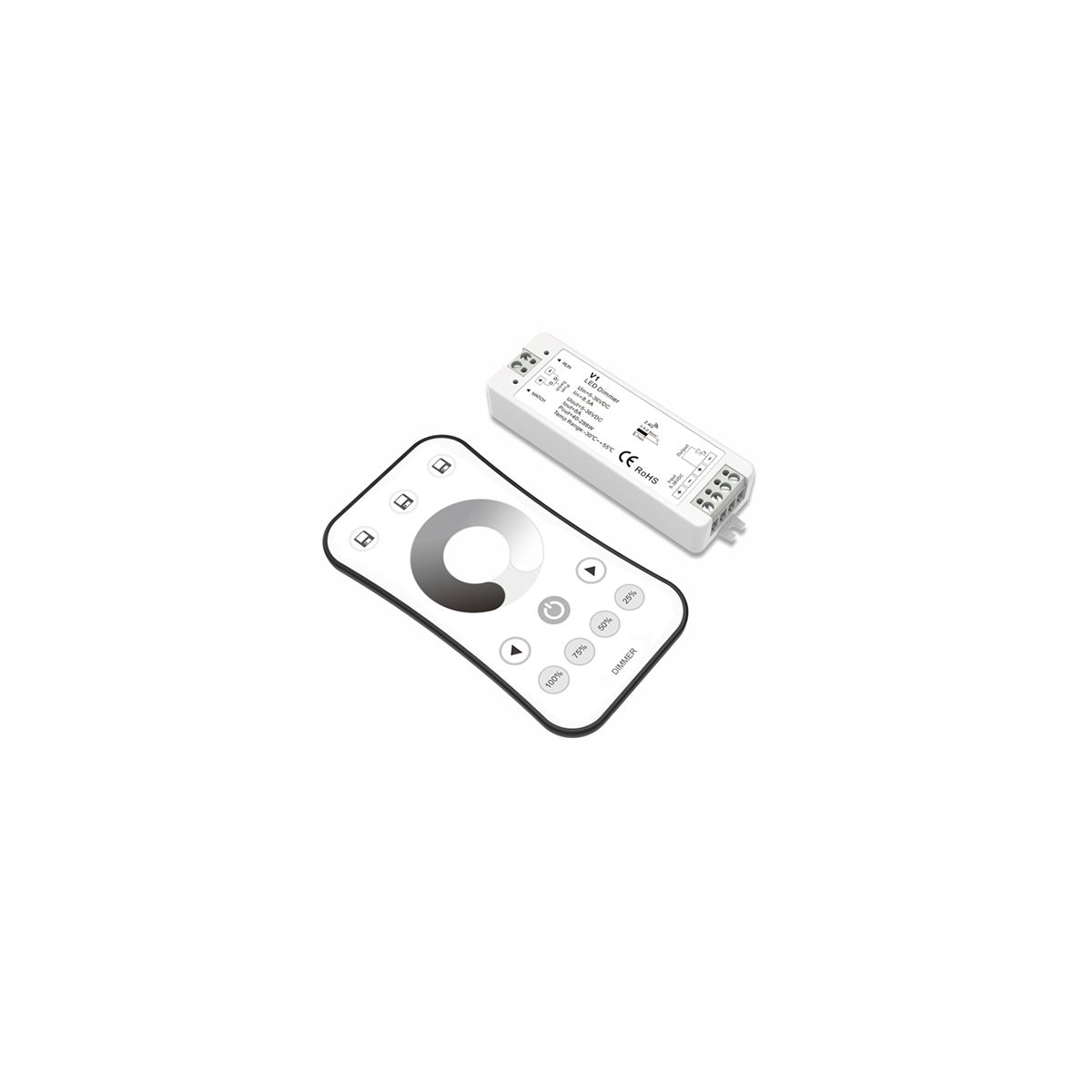

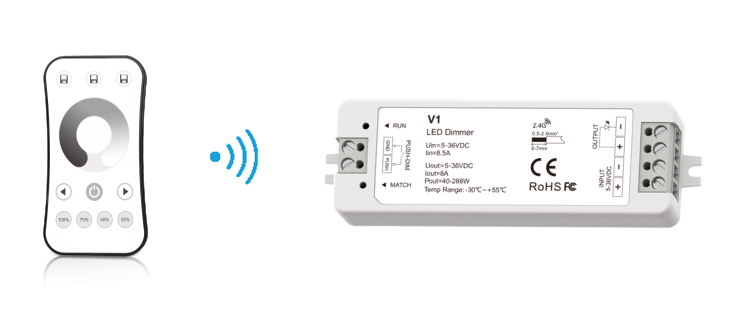

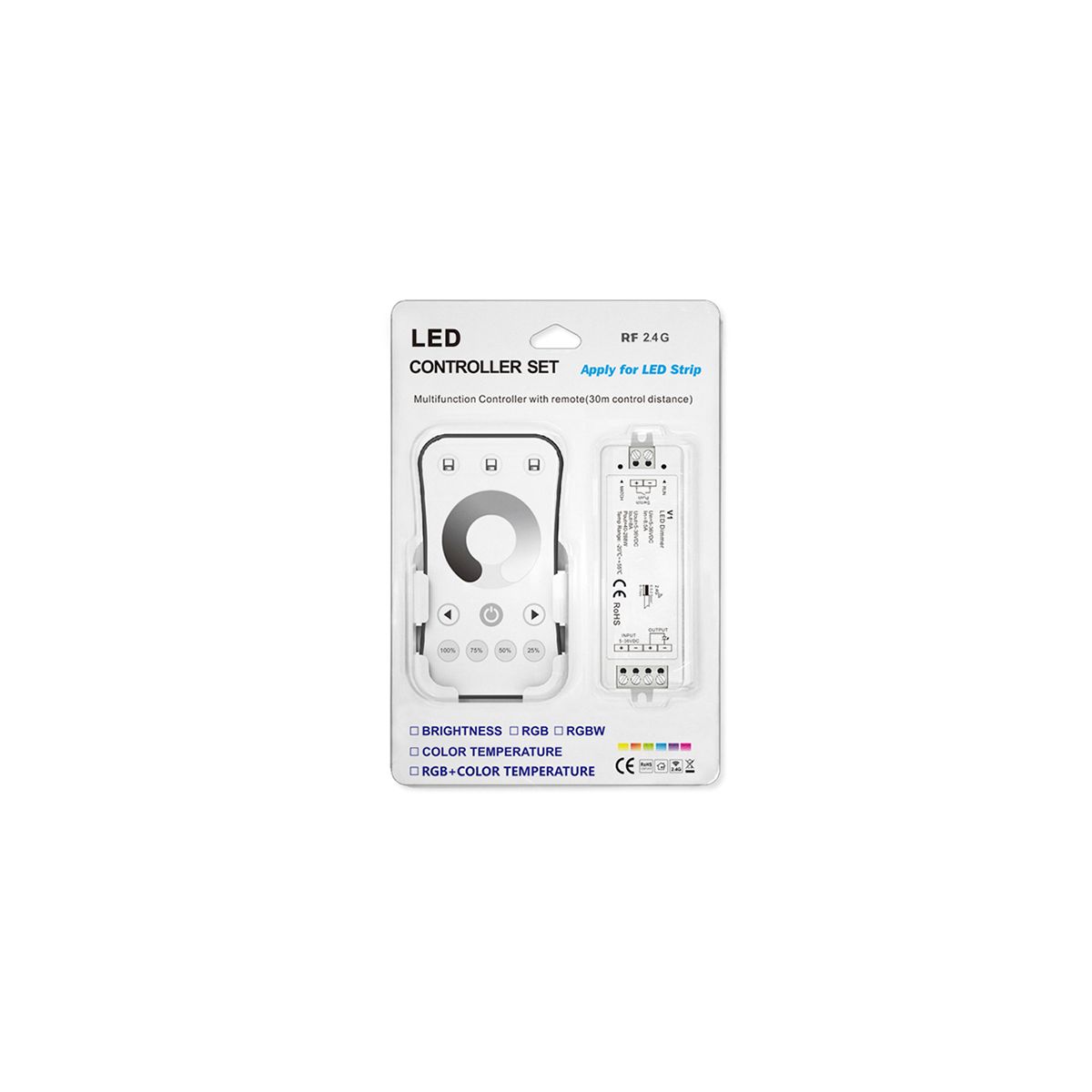

Sada V1 + R6-1

Set řídící jednotky a dálkového ovladače pro ovládání jednobarevných led pásků 12 a 24V.

Na jeden ovladač lze napárovat více přijímačů a všechny ovládat synchroně najednou.
Pokud je více přijímačů od sebe do 15m, přijímač předává signál do dalších přijímačů, čímž může být dosah ovladače až 100m

Na 1 přijímač lze napárovat až 10 různých ovladačů Skydance/dimLED a tak ovládat z několika míst.

V případě přerušení a poté opětovného připojení napájení (například přerušením napájení zdroje) má tento přijímač paměť nastavení intenzity (intenzita osvětlení se vrátí na naposled nastavenou).

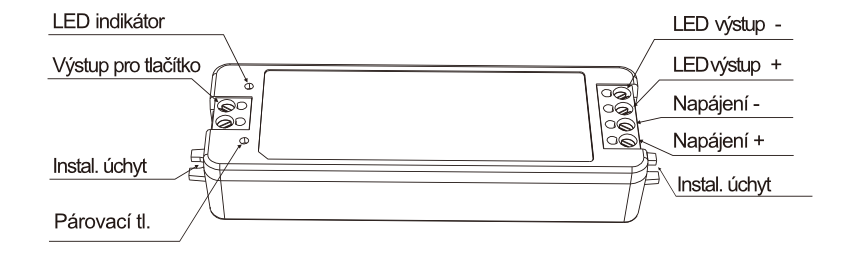

Vstupy a výstupy řídící jednotky:

Přijímač má výstup pro připojení tlačítka, kterým lze manuálně ovládat led osvětlení.
Krátkým stiskem tlačítka zapínáme/vypínáme led sestavu, přidržením nastavujeme intenzitu. Lze tedy přijímač ovládat jak dálkově, tak manuálně tlačítkem.

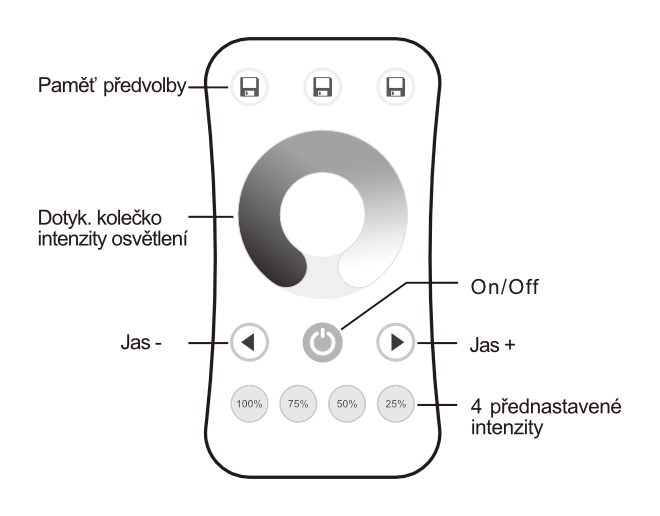

Dálkový ovladač:

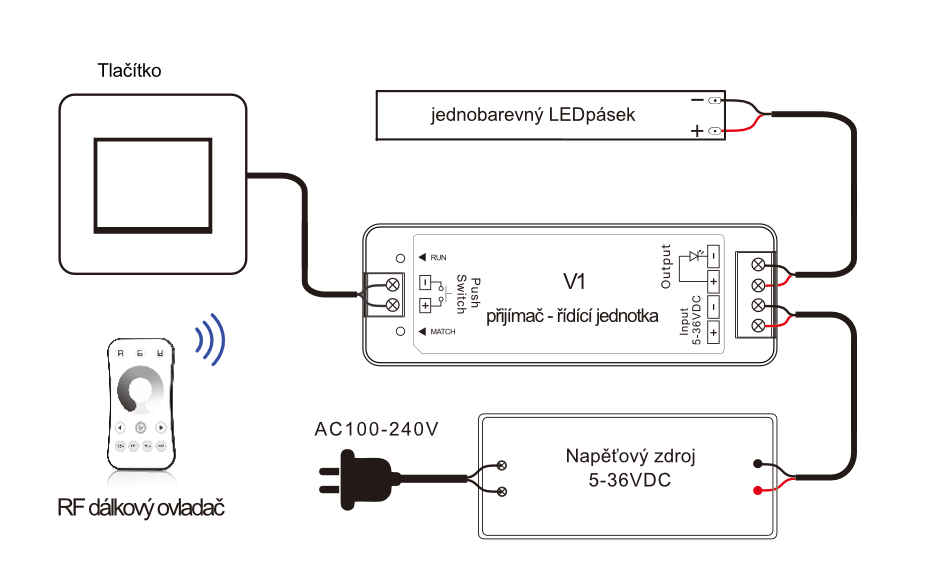

Schéma zapojení:

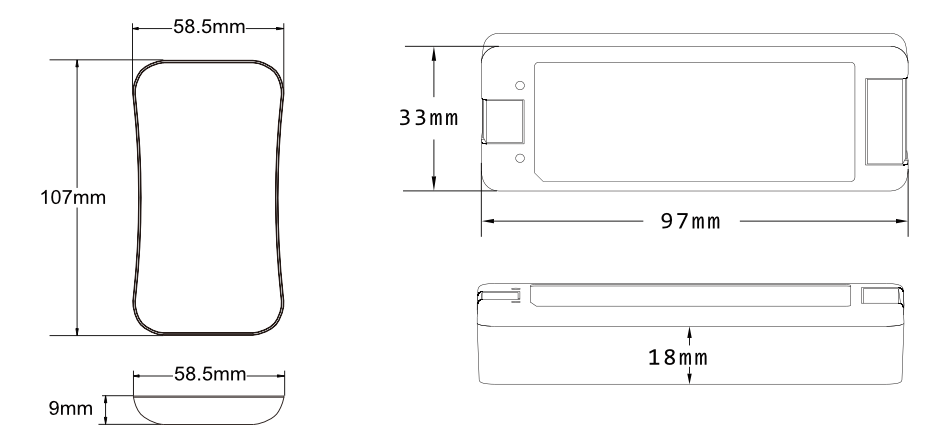

Rozměry:

Spárování přijímače s dálkovým ovladačem:
1. Na přijímači zmáčkněte krátce párovací tlačítko MATCH.
2. Do 5s krátce zmáčkněte na ovladači on/off u jednokanálového ovladače, nebo číslo předvolby u vícekanálového ovladače, na které chcete mít konkrétní přijímač nastavený.
3. Pro změnu nebo vymazání všech spárovaných ovladačů podržte na přijímači párovací tlačítko MATCH cca 5s. Všechny ovladače spárované s přijímačem budou smazány

Párovacím tlačítkem lze nastavit mezi okamžitým zapnutím světla nebo s náběhem cca 3s:
Přidržte tlačítko cca 5s, kontrolní LED 5x zabliká, pusťte a poté rychle 3x zmáčkněte toto párovací tlačítko, kontrolní LED 3x zabliká.
Podržením tlačítka cca 10s nastavíte zpět přijímač do původního továrního nastavení, vymažou se i spárované ovladače

Spárování přijímače s dálkovým ovladačem bez přístupu k přijímači:
1. Vypněte přívod na přijímači, potom opět zapněte přívod do přijímače, do 5s krátce 3x zmáčkněte na ovladači on/off u jednokanálového ovladače, nebo číslo předvolby u vícekanálového ovladače, na které chcete mít konkrétní přijímač nastavený. Připojené světlo 3x zabliká a je spárováno
2. Pro změnu nebo vymazání spárovaného ovladače: Vypněte přívod na přijímači, potom opět zapněte přívod do přijímače, do 5s krátce 5x zmáčkněte na ovladači on/off u jednokanálového ovladače, nebo číslo předvolby u vícekanálového ovladače, na které chcete mít konkrétní přijímač nastavený. Připojené světlo 5x zabliká.

Používání externího tlačítka:
1. Krátkým stiskem zapnete/vypnete
2. Přidržením 1-5s regulujete intenzitu světla, po přerušení stisku začne regulace opačně (stmíváte – pustíte – přidáváte – pustíte – stmíváte – atd.)
3. Pokud na jedno tlačítko napojíte více přijímačů, aby stmívaly synchronně, je nutné je sladit. Připojte oba přijímače na tlačítko a připojte přijímače ke zdroji. Potom podržte tlačítko sepnuté cca 10s, dokud se pásek nerozsvítí naplno. Pak všechny přijímače synchronně stmíváte a naopak.

Nastavení doby náběhu:
- Podržte párovací tl. 5s, pak krátce stisněte 3x párovací tl.. Kontrolní dioda 3x zabliká a náběh a pohasínání je nastaveno na 3s.
- Podržením pár. tl. na 10s dojde k obnovení výchozího nastavení a náběh bude 0,5s.

Zapojení by měla provádět odborně způsobilá osoba. Dodržujte správné zapojení vodičů, hodnoty napětí a zatížení. Jinak může dojít k poškození zařízení.
